Mon matériel astro

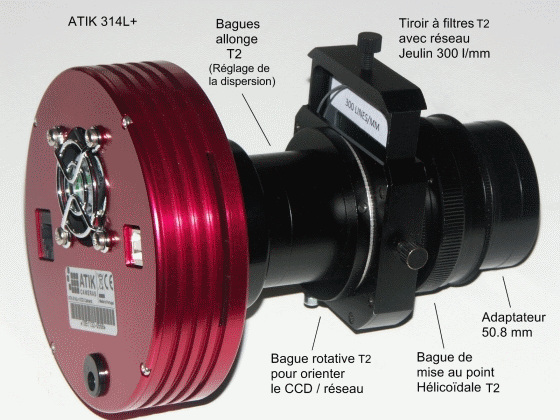

Configurations 'spectro' avec tiroir à filtres pour réseaux de diffraction

Imageurs :

Webcam couleur SPC 900 1/4" :

Rares images planétaires

Webcam modifiée avec capteur N&B 1/4" :

Me permet d'imager les spectres avec Rspec qui n'accepte

que les webcam

Webcam QHY5 alias PL1-M 1/2" - Capteur MT9M001 - 1280x1024 pixels de 5.2 microns, QE 56%

Capteur pour le planétaire, pour la spectro d'étoiles de première grandeur

Caméra CCD refroidie Atik 314L+ 2/3" - Capteur ICX 285AL - 1360x1014 pixels de 6.25 microns

Pour le CP , la spectro, l'imagerie des taches solaires

APS Canon EOS 350D défiltré et refiltré Baader

Pour l'imagerie du ciel profond (Bande passante étendue au Halpha)

Pour l'imagerie solaire, lunaire

APS Canon EOS 350D (imageur) avec viseur coudé x2

Easy Guider Lumicon (DO/Reducteur de focale 0.65/Filtrage 2")

PL1-M (imageur autoguidage) sur microfocuser 31.75mm Borg

APN au foyer du Mak Intes M703

Configuration pour l'imagerie du Ciel Profond :

Téléobjectif catadioptrique Rubinar f300mm ouvert à 4.5. Pas de vis M42 des optiques russes.

Focuser T2 Borg pour une meilleure mise au point.

Tiroir à filtres 2'' en T2 principalement pour monter mon filtre UHC (anti pollution) . Possibilité de faire de la couleur RGB , de la spectro grand champ ...

Atik 314 L+ monochrome, refroidie -20°c sous la température ambiante, montée également en T2

Champ résultant de 1.7° x 1.3°

Le poids de l'ensemble, ATIK + Rubinar + support Canon est de 1.4 Kg (1.75 Kg avec la platine de réglage altaz)

Le montage du téléobjectif sur l'instrument (En 'Piggy-back') devient problématique si on ajoute le système altazimutal intermédiaire permettant un réglage fin de l'alignement du téléobjectif par rapport au télescope. Avec 10cm supplémentaires, cela faisait trop de contraintes sur le tube et trop de contre-poids pour compenser. Les platines de type Baader Stronghold, Geoptik .. ne font que 5 à 6cm de haut. Leur prix est toutefois bien plus élevé.

La solution consistant à installer la caméra sous le tube permet de réduire le contre-poids. Il faut toutefois faire attention au dégagement entre caméra et monture lorsqu'on s'approche de l'horizon.

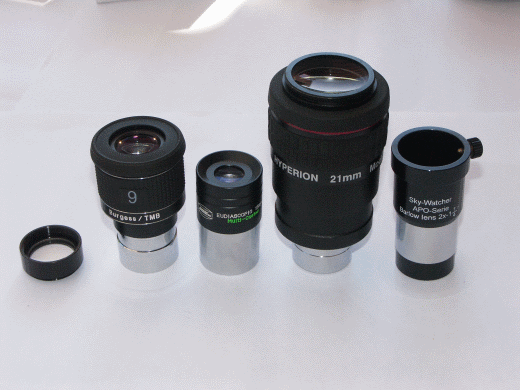

Oculaires et accessoires optiques :

Oculaires :

Burgess Planetary TMB 9mm 60°

Eudiascopique Baader 15mm,

Hyperion Baader 21mm 68°

Plöss 32mm

Accessoires optiques :

Barlow / Reducteurs :

Barlow X2 Apo Skywatcher, Réducteurs et Diviseur optique Lumicon Easy Guider au format SC avec réducteur de focale (x0.65 ou X0.5)

Spectroscopie :

Réseaux 100 lignes/mm et 300 lignes/mm blazés et non blazés montés en caches 5x5 + tiroirs à filtres format 5x5 diapo

Quelques rares filtres :

OIII, Deep Sky, polarisant pour le lunaire, feuille astrosolar ...

Une boite à flat indispensable pour l'imagerie CP et la Spectro.

Objectifs photos - montés en standard M42 vissant russe au pas de 1mm avec bague T2 EOS :

300mm F 4.5 Rubinar. Catadioptrique avec butée de mise au point débridée pour pouvoir inserer un filtre UHC anti PL.

135mm F 3.5 Sonnar Carl Zeiss. Filtre 49mm

50mm F 1.4 Super Takumar. Filtre 49mm

30mm F 3.5 Lydith Mayer-Optic. Filtre 49mm (m'a été donné. Très mauvais sur le ciel !)

Bague d'adaptation M49 -> M48 pour pouvoir monter des filtres 2" (Deep sky UHC ..) sur les objectifs.

Malin, non !?

Les montures Skywatcher ont l'interêt de pouvoir être pilotées par le logiciel EQMOD.

Outre la possibilité de piloter la monture via un logiciel de planétarium, ce logiciel permet des fonctionnalités avancées comme la gestion du retournement au méridien, l'alignements multi étoiles ....

Il est très utile de pouvoir s'aligner sur étoiles de son choix lorsque l'on veut travailler à la CCD sur une région bien précise du ciel. La précision de pointage est améliorée ...

Mon HEQ5, de première génération, a une EP - Erreur Périodique - et un backlash importants, ne permettant pas un bon suivi sidéral par autoguidage ou par PEC avec un instrument imageur de 1150mm focale (M703 avec réducteur x0.63)

2) Un Mak Intes M703 de 180mm/1800mm d'occasion sur monture équatoriale HEQ5

La formule optique Maksutov-Cassegrain Rumak est bien adaptée au planétaire, observation visuelle et imagerie.

En même temps, son rapport F/D 10, est plus universel que celui du M715. Il permet aussi l'observation visuelle du ciel profond.

Son backfocus important est extrèmement utile, notamment pour l'imagerie, la spectroscopie. Ce backfocus tolère tous les montages sans se soucier de cette limitation comme sur un newton.

1) Un Dobson 200mm/1200mm Skywatcher, tube plein, optique newton bien sûr.

Ce dobson a une dizaine d'années. La crémaillère basique fournie à l'époque mériterait d'être changée par un crayford avec micro focuser. Pour le moment, j'utilise un microfocuser Borg 31.75mm qui me sert en imagerie sur mon M703.

Ce télescope de mise en oeuvre très simple est réservé aux observations visuelles, notamment en club. Il permet d'observer le ciel profond avec un champ plus large que celui de mon M703.

Mes instruments

La monture équatoriale HEQ5 Skywatcher est parfaite pour le planétaire, mais globalement insuffisante pour réaliser des poses longues avec un instrument de plus d'un mètre de focale.

Un avis (objectif ?) sur mes config. astro : de à

Visuel : en ciel profond (CP), en planétaire.

- CP : 200mm dobson chinois 1ere génération. Manque un peu de diamètre et un crayford à la place de la crémaillère de base ne ferait pas de mal.

- Planétaire : Mon M703 sur HEQ5 est très correct pour le planétaire à l'oculaire.

- Oculaires corrects, mais pas exceptionnels. Manque un 5/6mm sur le planétaire et un bon grand champ pour le CP.

- Site : Je suis rarement sur un site exempt de PL. L'observation visuelle est souvent limitée aux Messiers les plus lumineux.

Imagerie planétaire :

- Bon instrument (M703) qui manque un peu de diamètre dans l'idéal

- Bonne monture (HEQ5) pour le suivi planétaire.

- Capteur (PL1-M) large mais vieillissant (sensibilité & vitesse de transfert)

- PC vieillissant également (Capacité de stockage, vitesse de transfert (USB3) et de stockage (SSD), vitesse de traitement des .avi ...)

- Site : Souvent turbulent. Il faut attendre son heure en imageant souvent. C'est le lot de tout imageur planétaire, je crois.

Imagerie du ciel profond (CP) :

- Le maillon faible est ma monture HEQ5 de première génération insuffisante pour un assurer un suivi correct (ou je ne sais pas bien utiliser les possibilités de ma monture, c'est possible)

- Instrument F/D 10 mal adapté à l'imagerie du CP : Réducteur de focale indispensable. Manque une lunette ou instrument à F/D court. Seules les configurations avec mon objectif 300mm Rubinar ou le 135mm Zeiss permettent d'imager sans un taux de déchet rédhibitoire.

- Capteurs (Atik 314L+, EOS refiltré Baader) : Très correct pour mon usage.

- Site : Je suis rarement sur un site exempt de PL qui permettrait l'imagerie du CP dans de bonnes conditions. Sans poste fixe (observatoire au fond du jardin) le temps de mise en oeuvre est un poil contraignant.

Imagerie pour la spectroscopie :

- Monture / instrument : idem CP

- Capteur : Suffisant. Dans l'idéal un capteur monochrome plus sensible avec une bande passante bien large dans le bleu + l'IR serait mieux.

- Spectrographe : Basique. Réseau blazé sans fente ne permettant pas de monter en résolution. Largement suffisant pour mes besoins actuels. Une evolution vers un Alpy 600 necessiterait préalablement une meilleure monture et un instrument ouvert à F/D 6.

En conclusion

Ce matériel me permet d'occuper de longues soirées d'observation et d'imagerie, et d'y prendre grand plaisir. Certains se spécialisent en observation visuelle, en imagerie CP, en planétaire, en solaire ou en spectro. Pour ma part, je touche un peu à toutes les disciplines avec plus ou moins de bonheur. C'est mon choix :)
